ترانسمیتر دما iTEMP TMT142 برند Endress Hauser برای تبدیل سیگنال سنسورهای دما به خروجی استاندارد صنعتی استفاده میشود. این تجهیز از سنسورهای RTD، ترموکوپل، ورودی مقاومت و سیگنال میلیولت پشتیبانی میکند. خروجی 4 تا 20 میلیآمپر و پروتکل HART امکان اتصال آن به PLC و DCS را فراهم میسازد. بدنه فیلدی مقاوم و نمایشگر محلی، مدل TMT142 را برای نصب مستقیم در محیط صنعتی مناسب کرده است.

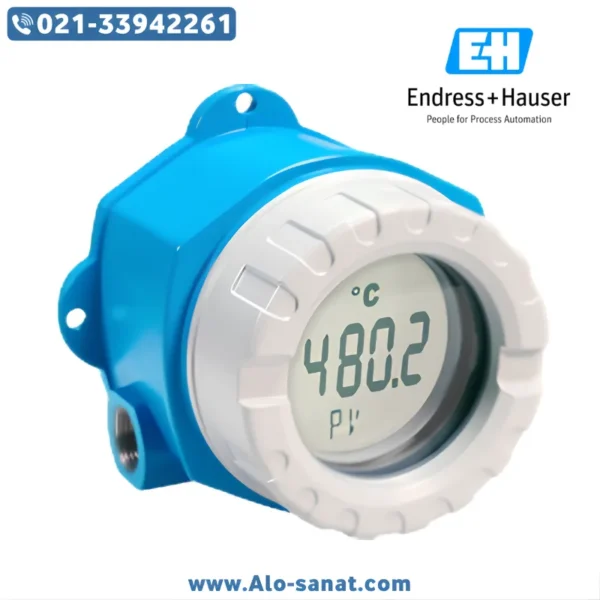

معرفی ترانسمیتر دما iTEMP TMT142 برند Endress Hauser
ترانسمیتر دما iTEMP TMT142 برند اندرس هاوزر یک ترانسمیتر دمای فیلدمونت و دو سیمه است که سیگنال دریافتی از سنسور دما را اندازهگیری، خطیسازی و به خروجی استاندارد 4 تا 20 میلیآمپر تبدیل میکند. ارتباط دیجیتال HART نیز روی همان لوپ جریان در دسترس قرار میگیرد.
این محصول با نام ترانسمیتر دمای اندرس هاوزر TMT142 نیز شناخته میشود و برای نصب در مجاورت فرایند طراحی شده است. برخلاف ترانسمیترهای هدمونت که داخل هد سنسور قرار میگیرند، مدل TMT142 دارای محفظه فیلدی مستقل است و میتوان آن را روی دیوار، براکت یا لوله نصب کرد.
ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser دارای یک ورودی یونیورسال است. کاربر میتواند متناسب با تنظیمات و کد سفارش، سنسورهای مقاومتی، ترموکوپلها، ورودی اهم یا ورودی میلیولت را به آن متصل کند.
وجود نمایشگر محلی نیز امکان مشاهده دمای فرایند و اطلاعات اندازهگیری را در محل نصب فراهم میکند. این ویژگی هنگام راهاندازی، بازدید اپراتور، کالیبراسیون و عیبیابی بسیار کاربردی است.
مزایای ترانسمیتر دمای iTEMP TMT142 اندرس هاوزر
ورودی یونیورسال یکی از مهمترین مزایای این محصول است. ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser را میتوان برای انواع مختلف RTD، ترموکوپل، مقاومت و سیگنال میلیولت تنظیم کرد؛ بنابراین برای کاربردهای متنوع دما مناسب است.
خروجی استاندارد 4 تا 20 میلیآمپر، انتقال مطمئن مقدار دما را در فاصلههای طولانی امکانپذیر میکند. وجود ارتباط HART نیز اجازه میدهد تنظیم رنج، نوع سنسور، واحد مهندسی و پارامترهای تشخیصی از راه دور انجام شوند.

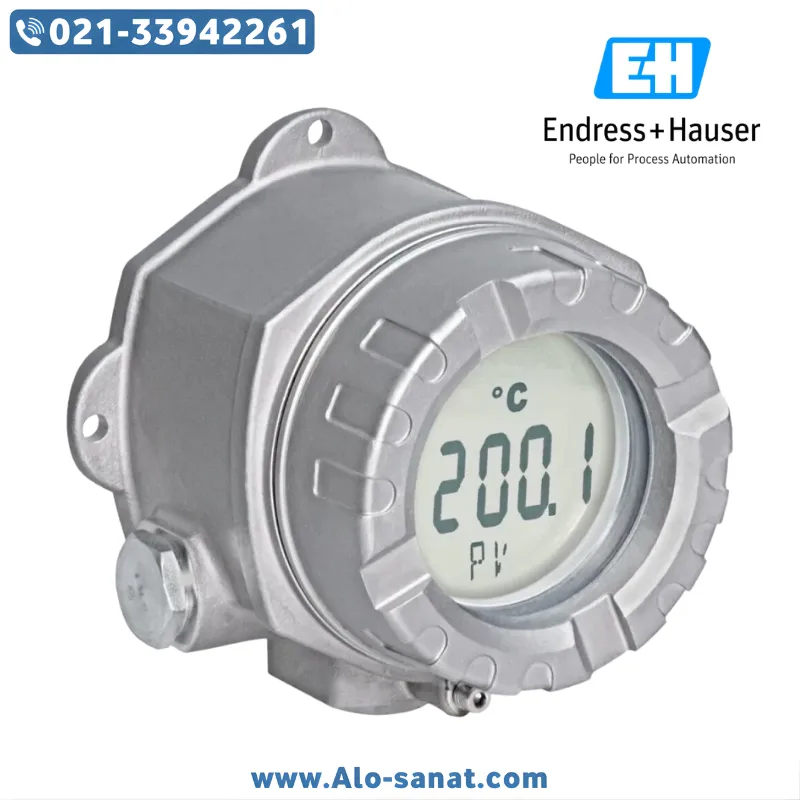

محفظه فیلدی آلومینیومی، تجهیز را برای نصب در شرایط سخت صنعتی مناسب میکند. نمایشگر دارای نور پسزمینه نیز مشاهده مقدار دما را در محیطهای کمنور آسانتر میسازد.
ایزولاسیون گالوانیکی ورودی و خروجی، احتمال ایجاد حلقه زمین و تأثیر نویزهای الکتریکی بر اندازهگیری را کاهش میدهد.
ترانسمیتر دمای اندرس هاوزر TMT142 در نسخههای دارای تأییدیه مناطق خطرناک نیز عرضه شده است. نوع دقیق حفاظت ضدانفجار باید از روی پلاک و کد سفارش بررسی شود.
جزئیات فنی ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser
برند: Endress+Hauser
نام فارسی برند: اندرس هاوزر
خانواده محصول: iTEMP
مدل: TMT142
نوع محصول: ترانسمیتر دمای فیلدمونت
نوع مدار: دو سیمه یا Loop Powered
تعداد ورودی: یک ورودی یونیورسال
ورودیهای قابل پشتیبانی: RTD، ترموکوپل، مقاومت اهمی و سیگنال میلیولت
نحوه اتصال RTD: دو سیمه، سه سیمه یا چهار سیمه، متناسب با تنظیمات
خروجی آنالوگ: 4 تا 20 میلیآمپر
پروتکل ارتباطی: HART
ولتاژ تغذیه نسخه استاندارد: حدود 10.5 تا 40 ولت DC
ولتاژ تغذیه نسخههای Ex: معمولاً حدود 10.5 تا 30 ولت DC
نوع نمایشگر: نمایشگر محلی دارای نور پسزمینه
نوع نصب: نصب در فیلد، روی دیوار یا لوله با براکت مناسب
جنس محفظه رایج: آلومینیوم صنعتی
ایزولاسیون گالوانیکی: دارد
دقت مرجع برای Pt100 در بازه مشخص: تا حدود 0.15 کلوین
قابلیت تنظیم: از طریق پروتکل HART و تجهیزات ارتباطی سازگار
کاربرد: اندازهگیری دمای فرایندی در محیطهای صنعتی
تأییدیه ضدانفجار: قابل سفارش در نسخههای مختلف، بر اساس کد محصول
وضعیت تولید: توقف تولید شده
مدل جایگزین جدید: iTEMP TMT142B
مشخصات نهایی ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser باید از روی کد کامل سفارش، پلاک دستگاه و نسخه الکترونیکی آن کنترل شود.
سنسورهای قابل اتصال به ترانسمیتر TMT142
یکی از دلایل کاربرد گسترده ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser، پشتیبانی از سنسورهای مختلف است. این تجهیز میتواند سیگنال سنسورهای RTD مانند Pt100 را دریافت و به خروجی خطی تبدیل کند.
اتصال RTD میتواند بهصورت دو سیمه، سه سیمه یا چهار سیمه انجام شود. اتصال سه یا چهار سیمه معمولاً تأثیر مقاومت کابل را بهتر جبران میکند و برای اندازهگیری دقیقتر مناسب است.
این ترانسمیتر از ترموکوپلهای صنعتی نیز پشتیبانی میکند. نوع ترموکوپل باید در تنظیمات دستگاه تعریف شود تا جبران اتصال سرد و خطیسازی متناسب با همان سنسور انجام گیرد.
ورودی اهم برای اندازهگیری مقاومت و ورودی میلیولت برای دریافت سیگنالهای ولتاژی پایین نیز قابل استفاده است. نوع دقیق سنسورهای پشتیبانیشده به نسخه دستگاه و تنظیمات آن وابسته خواهد بود.
خروجی 4 تا 20 میلیآمپر و ارتباط HART
ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser مقدار اندازهگیریشده را به سیگنال 4 تا 20 میلیآمپر تبدیل میکند. معمولاً جریان 4 میلیآمپر متناظر با ابتدای رنج و جریان 20 میلیآمپر متناظر با انتهای رنج تنظیمشده است.
این خروجی میتواند مستقیماً به کارت ورودی آنالوگ PLC، DCS، کنترلر، رکوردر یا نمایشگر صنعتی متصل شود. تغذیه دستگاه نیز از طریق همین لوپ دو سیمه تأمین میشود.
پروتکل HART امکان ارتباط دیجیتال همزمان با سیگنال آنالوگ را فراهم میکند. تکنسین میتواند با هند هلد HART یا نرمافزار سازگار، نوع سنسور، رنج دما، واحد اندازهگیری، رفتار خروجی در خطا و سایر پارامترها را تنظیم کند.
پیش از اتصال هند هلد باید مقاومت مناسب در لوپ و سازگاری منبع تغذیه، کارت ورودی و تجهیزات ارتباطی بررسی شود.
نمایشگر محلی ترانسمیتر اندرس هاوزر TMT142
نمایشگر محلی ترانسمیتر دمای اندرس هاوزر TMT142 مقدار اندازهگیریشده را مستقیماً در محل نصب نشان میدهد. این قابلیت باعث میشود اپراتور بدون مراجعه به سیستم کنترل، دمای فرایند را بررسی کند.
وجود نور پسزمینه، خواندن اعداد را در محیطهای تاریک و داخل سایتهای صنعتی آسانتر میکند. نمایشگر برای تست لوپ، بررسی صحت سیگنال و مقایسه مقدار محلی با مقدار نمایشدادهشده در اتاق کنترل نیز مفید است.
در صورت خاموش بودن نمایشگر باید ابتدا ولتاژ لوپ، سیمبندی، مقاومت بار و سلامت برد ترانسمیتر بررسی شود. خاموشی نمایشگر همیشه به معنی خرابی خود LCD نیست.
کاربردهای ترانسمیتر دمای TMT142
ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser در صنایع نفت، گاز، پتروشیمی، پالایشگاه و صنایع شیمیایی استفاده میشود.
این محصول برای اندازهگیری دمای خطوط لوله، مخازن، راکتورها، مبدلهای حرارتی، کورهها، بویلرها و تجهیزات فرایندی مناسب است.
در نیروگاهها، صنایع فولاد، سیمان، کاغذ، آب و فاضلاب و صنایع غذایی نیز میتوان از آن برای تبدیل سیگنال سنسور دما و ارسال مقدار به سیستم کنترل استفاده کرد.
نسخههای دارای تأییدیه مناسب میتوانند در مناطق مستعد انفجار نصب شوند. انتخاب نسخه ضدانفجار باید بر اساس زون، کلاس دمایی، روش حفاظت و الزامات سایت انجام شود.
تفاوت TMT142 با مدل جدید TMT142B
مدل TMT142 از نسلهای قدیمی ترانسمیترهای دمای فیلدی اندرس هاوزر است و اکنون دیگر در سبد تولید فعال قرار ندارد. بااینحال، تعداد زیادی از این تجهیزات همچنان در سایتهای صنعتی نصب و در حال بهرهبرداری هستند.
مدل iTEMP TMT142B نسل جایگزین این محصول است. نسخه جدید علاوه بر یک ورودی یونیورسال، خروجی 4 تا 20 میلیآمپر و HART، امکانات جدیدتری مانند ارتباط Bluetooth، پروتکل HART 7 و قابلیتهای تشخیصی توسعهیافته دارد.
جایگزینی TMT142 با TMT142B نباید فقط بر اساس نام مدل انجام شود. ولتاژ لوپ، نوع ورودی، تأییدیه ضدانفجار، ابعاد نصب، گلند کابل، براکت و تنظیمات سیستم کنترل باید بررسی شوند.
راهنمای خرید و سفارش TMT142
برای خرید ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser باید ابتدا کد کامل روی پلاک دستگاه بررسی شود. نام TMT142 بهتنهایی برای شناسایی تمام مشخصات کافی نیست.
نوع سنسور، بازه دمای کالیبرهشده، خروجی، تأییدیه ضدانفجار، جنس محفظه، نوع ورودی کابل و متعلقات نصب باید با تجهیز قبلی یا نیاز پروژه مطابقت داشته باشند.
از آنجا که مدل TMT142 توقف تولید شده است، نمونههای موجود در بازار ممکن است نو از موجودی قدیمی، استوک یا تعمیرشده باشند. بررسی وضعیت ظاهری، سلامت نمایشگر، تست خروجی 4 تا 20 میلیآمپر و کالیبراسیون قبل از نصب اهمیت زیادی دارد.
برای استعلام دقیق، بهتر است عکس واضح پلاک، نوع سنسور، رنج دما، شرایط منطقه نصب و مشخصات لوپ کنترلی همراه سفارش ارائه شود.
نکات نصب و راهاندازی
پیش از سیمبندی ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser باید برق لوپ قطع شود. اتصال اشتباه قطبهای تغذیه یا ترمینالهای سنسور میتواند باعث خطا یا آسیب به دستگاه شود.
کابل سنسور باید متناسب با نوع RTD یا ترموکوپل انتخاب شود. برای ترموکوپل باید از کابل جبرانی سازگار با نوع سنسور استفاده شود.
در محیطهای دارای نویز، شیلد کابل باید مطابق استاندارد سایت زمین شود. نصب نامناسب شیلد در هر دو سمت ممکن است باعث ایجاد حلقه زمین شود.
پس از راهاندازی، مقدار نمایشگر، جریان خروجی و عدد سیستم کنترل باید با منبع دمای مرجع یا شبیهساز سنسور بررسی شوند.
سوالات متداول (ترانسمیتر دمای iTEMP TMT142 برند Endress Hauser)
۱. ترانسمیتر دمای TMT142 چه سنسورهایی را پشتیبانی میکند؟
این مدل دارای ورودی یونیورسال برای RTD، ترموکوپل، مقاومت اهمی و سیگنال میلیولت است. نوع دقیق سنسور باید در تنظیمات دستگاه انتخاب شود.
۲. خروجی ترانسمیتر دمای iTEMP TMT142 چیست؟
خروجی اصلی این ترانسمیتر 4 تا 20 میلیآمپر است و ارتباط دیجیتال HART نیز روی همان لوپ در دسترس قرار دارد.
۳. آیا TMT142 دارای نمایشگر محلی است؟
بله، این مدل با محفظه فیلدی و نمایشگر دارای نور پسزمینه ارائه شده است تا مقدار دما در محل نصب قابل مشاهده باشد.
۴. آیا مدل TMT142 هنوز تولید میشود؟
خیر، مدل TMT142 توقف تولید شده است و مدل iTEMP TMT142B بهعنوان نسل جایگزین آن معرفی شده است.
۵. برای خرید ترانسمیتر دمای TMT142 چه اطلاعاتی لازم است؟
کد کامل پلاک، نوع سنسور، رنج دما، خروجی، تأییدیه ضدانفجار، ولتاژ لوپ و شرایط نصب برای انتخاب دقیق لازم است.
