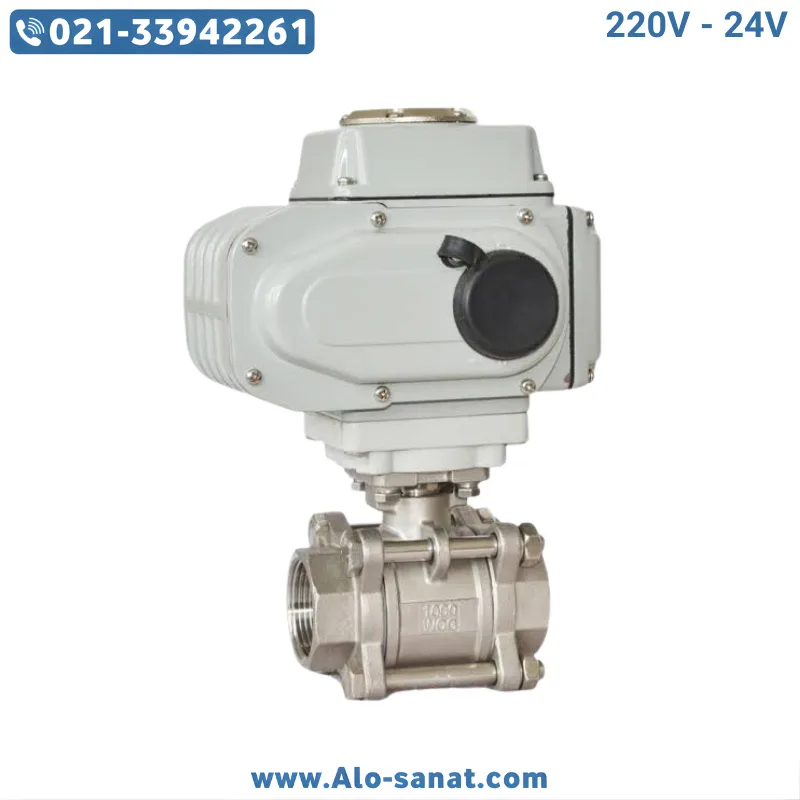

عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ یک مجموعه آماده برای کنترل خودکار عبور سیالات در خطوط فرایندی است. این محصول در نسخههای 220 ولت و 24 ولت قابل انتخاب بوده و امکان اتصال به تابلو برق، کنترلر یا سیستم اتوماسیون را فراهم میکند. بدنه استیل شیر، گشتاور مناسب عملگر و عملکرد چرخشی 90 درجه، این مجموعه را برای کاربردهای صنعتی مختلف مناسب میسازد.
معرفی عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ
عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ از یک شیر توپی صنعتی و یک موتور محرک الکتریکی تشکیل شده است. عملگر با دریافت فرمان الکتریکی، محور شیر را معمولاً به اندازه 90 درجه میچرخاند و مسیر عبور سیال را باز یا بسته میکند. این عملکرد باعث میشود نیازی به باز و بسته کردن دستی شیر در محل نصب نباشد.
گشتاور 50 نیوتنمتر برای تأمین نیروی لازم جهت چرخش شیر در شرایط کاری مشخص در نظر گرفته شده است. انتخاب صحیح گشتاور باید با توجه به فشار خط، نوع سیال، دمای کاری، تعداد دفعات عملکرد و گشتاور واقعی موردنیاز شیر انجام شود.
شیر توپی استیل 2 اینچ دارای مسیر عبور مناسب برای خطوط با دبی متوسط تا بالا است. سایز 2 اینچ معمولاً معادل DN50 در نظر گرفته میشود؛ بااینحال، نوع اتصال و ابعاد دقیق محصول باید بر اساس نقشه فنی بررسی شود.
مزایای عملگر برقی با شیر توپی استیل
استفاده از عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ امکان کنترل شیر از فاصله دور را فراهم میکند. اپراتور میتواند فرمان باز یا بسته شدن را از طریق تابلو کنترل، رله، PLC یا سایر تجهیزات اتوماسیون صادر کند.
بدنه استیل شیر در برابر رطوبت، خوردگی و بسیاری از سیالات صنعتی مقاومت مناسبی ایجاد میکند. البته سازگاری نهایی شیر با سیال فقط به جنس بدنه محدود نیست و جنس سیت، آببند، اورینگ و اجزای داخلی نیز باید بررسی شود.
از دیگر مزایای این مجموعه میتوان به کاهش دخالت اپراتور، افزایش سرعت کنترل خط، امکان دریافت بازخورد موقعیت و قابلیت استفاده در فرایندهای تکرارشونده اشاره کرد. شیر توپی نیز به دلیل ساختار چرخش ربعگرد، افت فشار نسبتاً محدود و آببندی مناسب، انتخاب متداولی برای عملیات قطع و وصل است.
تفاوت مدل 220 ولت و 24 ولت
عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ در نسخه 220 ولت معمولاً برای اتصال مستقیمتر به برق صنعتی تکفاز انتخاب میشود. این مدل در تأسیساتی کاربرد دارد که تابلو برق و زیرساخت 220 ولت در دسترس است.
نسخه 24 ولت برای تابلوهای کنترل، ماشینآلات، سیستمهای کمولتاژ و مدارهایی که الزامات ایمنی الکتریکی بیشتری دارند مناسب است. مدل 24 ولت ممکن است با برق مستقیم یا متناوب عرضه شود؛ بنابراین پیش از اتصال باید نوع دقیق تغذیه، یعنی 24V DC یا 24V AC، از روی پلاک عملگر بررسی شود.
مدل 220 ولت و 24 ولت نباید بدون بررسی نقشه سیمکشی به منبع برق متصل شوند. اعمال ولتاژ اشتباه میتواند باعث آسیب دیدن موتور، برد کنترل یا تجهیزات داخلی عملگر شود.
جزئیات فنی عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ
نوع محصول: شیر توپی موتوردار
نوع عملکرد: الکتریکی و چرخشی
گشتاور نامی عملگر: 50 نیوتنمتر
سایز شیر: 2 اینچ
سایز اسمی متداول: DN50
جنس بدنه شیر: استیل ضدزنگ
ولتاژ قابل انتخاب: 220 ولت یا 24 ولت
نوع ولتاژ 220 ولت: معمولاً AC
نوع ولتاژ 24 ولت: AC یا DC بر اساس مدل
زاویه عملکرد: معمولاً 0 تا 90 درجه
وضعیت کاری: قطع و وصل یا کنترل تدریجی بر اساس نوع عملگر
نوع شیر: توپی دو راهه
نوع اتصال: رزوهای یا فلنجی بر اساس مدل سفارشی
جنس سیت متداول: PTFE یا مواد مهندسی مشابه
کنترل موقعیت: لیمیتسوئیچ داخلی در بسیاری از مدلها
قابلیت فرمان دستی: وابسته به طراحی عملگر
درجه حفاظت بدنه: وابسته به مدل و محل نصب
کاربرد: آب، هوا، روغن و سیالات سازگار با متریال شیر
فشار کاری: وابسته به کلاس فشار، نوع اتصال و دمای سیال
کاربردهای شیر توپی برقی استیل 2 اینچ
عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ در خطوط انتقال آب، تأسیسات صنعتی، صنایع غذایی، سیستمهای شستوشو، ماشینآلات فرایندی، صنایع شیمیایی و واحدهای تصفیه قابل استفاده است.
این مجموعه برای خطوطی مناسب است که شیر باید طبق فرمان اپراتور یا برنامه کنترلی باز و بسته شود. برای مثال میتوان شیر را به سنسور سطح، تایمر، کنترلر فشار یا PLC متصل کرد تا جریان سیال در زمان یا شرایط مشخص کنترل شود.
در کاربردهای دارای سیالات خورنده، بخار، مواد شیمیایی یا دمای بالا باید سازگاری استیل، سیت و آببندهای داخلی بهصورت جداگانه تأیید شود.
نکات انتخاب و نصب
پیش از خرید عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ باید فشار و دمای کاری، نوع سیال، تعداد سیکل روزانه، ولتاژ تغذیه و نوع فرمان مشخص شود. گشتاور 50 نیوتنمتر باید با ضریب اطمینان مناسب از گشتاور موردنیاز شیر بیشتر باشد.
در زمان نصب، وزن عملگر نباید باعث وارد شدن تنش به لوله یا بدنه شیر شود. شیر و عملگر باید در راستای مناسب نصب شوند و سیمکشی نیز مطابق نقشه سازنده انجام گیرد.
برای نصب در فضای باز، محیط مرطوب یا مناطق دارای گردوغبار، درجه حفاظت بدنه اهمیت زیادی دارد. همچنین پیش از راهاندازی باید جهت باز و بسته شدن شیر، عملکرد لیمیتسوئیچها و وضعیت فرمان دستی بررسی شود.
قیمت و خرید عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ
قیمت عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ به ولتاژ، نوع اتصال، گرید استیل، فشار نامی، نوع کنترل، درجه حفاظت و تجهیزات جانبی وابسته است. مدلهای ON/OFF معمولاً ساختار سادهتری نسبت به عملگرهای تدریجی یا Modulating دارند.
برای ثبت سفارش، اعلام ولتاژ 220 یا 24 ولت، نوع برق AC یا DC، فشار خط، دمای سیال، نوع اتصال و نحوه فرمان ضروری است. ارائه این اطلاعات احتمال انتخاب اشتباه و آسیب به تجهیزات را کاهش میدهد.
سوالات متداول عملگر برقی 50 نیوتنمتر با شیر توپی استیل 2 اینچ
آیا شیر هنگام قطع برق باز یا بسته میماند؟
در مدلهای معمولی، شیر در آخرین موقعیت باقی میماند. برای برگشت خودکار به حالت باز یا بسته باید از عملگر فنر برگشت، باتری پشتیبان یا سیستم اضطراری مناسب استفاده شود.
آیا این مجموعه برای تنظیم درصدی جریان مناسب است؟
فقط در صورتی که عملگر از نوع تدریجی یا Modulating باشد. مدلهای ON/OFF برای باز و بسته شدن کامل طراحی شدهاند و نباید برای تنظیم دائمی جریان در وضعیت نیمهباز استفاده شوند.
آیا میتوان نسخه 24 ولت را مستقیماً به PLC متصل کرد؟
خروجی PLC باید از نظر نوع ولتاژ و جریان قابل تحمل بررسی شود. در بسیاری از پروژهها برای حفاظت خروجی PLC از رله واسط استفاده میشود.
چه زمانی گشتاور 50 نیوتنمتر کافی نیست؟
در فشارهای بالا، سیالات چسبناک، دمای زیاد، سیکل کاری سنگین یا شیرهایی که مدت زیادی بدون حرکت باقی میمانند، ممکن است گشتاور بیشتری لازم باشد.
آیا امکان مشاهده وضعیت باز و بسته شیر وجود دارد؟
بسیاری از عملگرها دارای نشانگر مکانیکی و لیمیتسوئیچ داخلی هستند. برای ارسال وضعیت به اتاق کنترل باید خروجی بازخورد و نحوه سیمبندی آن بررسی شود.
